سه شنبه ۱۲ فروردین ۱۳۹۳ در ۱۷:۵۳

تعمیر و ساخت تابلو برق دستگاه تزریق پلاستیک به سیستم روز پی ال سی.  ساخت تابلو برق دستگاه تزریق پلاستیک به سیستم روز پی ال سی.

تعویض تابلو برقهای قدیمی آنالوگ به سیستم روز پی ال سی (نصب خطکش الکترونیکی. نصب شیر پروپرشنال)

نمایش کامل آلارمها.

دارای ۱۲ ورودی ترموکوبل مولتی،قابل افزایش تا ۲۴ عدد ترموکوبل

نمایش کامل  دما به صورت PID کنترل و مد on و Off

حرکت کامل دستگاه بر روی نمایشگر اچ ام ای (گیره.تزریق .پران.ماهیچه کش وقابل افزایش قسمتهای اضافه شده بر روی دستگاه

حرکت دستی دستگاه از روی پنل اپراتوریHMI

کالیبراسیون خطکش و دما

تنظیمات  روشن شدن  هیترهای دستگاه قبل از ورود اپراتور و قابل تنظیم روزهای هفته

تعییر سرعت و فشار تمامی بخشهای تحت کنترل شیرهای P.Q

نصب صفحه نمایشگر لمسی تمام رنگی با کیفیت بالا در اندازه های ۱۰-۷ – ۵ و ۱۵اینچ ساخت کشور تایوان با تکنولوژی سه بعدی

نصب اینورتر بر روی پمپ هیدرولیک بای پسenergy saving

دارای تنظیمات سروو پمپ- اینورتر و سافت استارتر بر روی اچ ام ای

دسترسی سریع و آسان به تمامی مقادیرهای خروجی و قابل تعییر خروجیهای PLC از روی صفحه اچ ام ای توسط کاربر در هنگام معیوب بودن خروجیPLC

دارای منوی چند زبانه، فارسی- انگلیسی- عربی -کردی و روسی

تمامی الگوریتم تابلو برق فرمان پی ال سی تزریق پلاستیک در این سیستم گنجانده شده و فرق دیگر آن با سیستمهای PL این است که شما به راحتی میتوانید تعدادی ورودی و خروجی به سیستم دستگاه تزریق پلاستیک اضافه و کم کنید و هم چنین میتوانید برنامه PLC دستگاه را به دلخواه عوض کنید توسط کارشناسان اتوماسیون صنعتی کاسپین

جزئیات کامل و جامع از عملکرد سیستم کنترل تزریق پلاستیک پی ال سی  را به زودی به صورت فارسی در فایل PDF در page تابلو برق تزریق پلاستیک قرار خواهد گرفت

اتوماسیون صنعتی کاسپین توانسته گامی بزرگ در عرصه کنترل دستگاه تزریق پلاستیک برداردنمای کامل حرکت دستگاه بر روی HMI به صورت سه بعدی:حرکت گیره،تزریق،بارگیری،موادگیری،ماهیچه کش، پران و اتمام مواد; ما در این پروسه توانسته ایم حرکت دستگاه تزریق پلاستیک را به صورت دقیق بر روی اچ ام ای نمایش دهیم.لازم به ذکر است که حرکت تصاویر سه بعدی نمایش داده شده بر روی اچ ام ای دقیقآ متناسب است با حرکت مکانیکی دستگاه در هر سیکل کاری.

لطفا برای مشاهده حرکت دستگاه، بر روی عکس کلیک نمائید

monitor 2x

کنترل پنل اپراتوری دستگاه تزریق پلاستیک، طراحی شده توسط اتوماسیون صنعتی کاسپین

injection panel







tazrigh3

tazrigh4

tazrigh7



tazrigh6کنترل پانل تزریق پلاستیک اتوماسیون صنعتی کاسپین

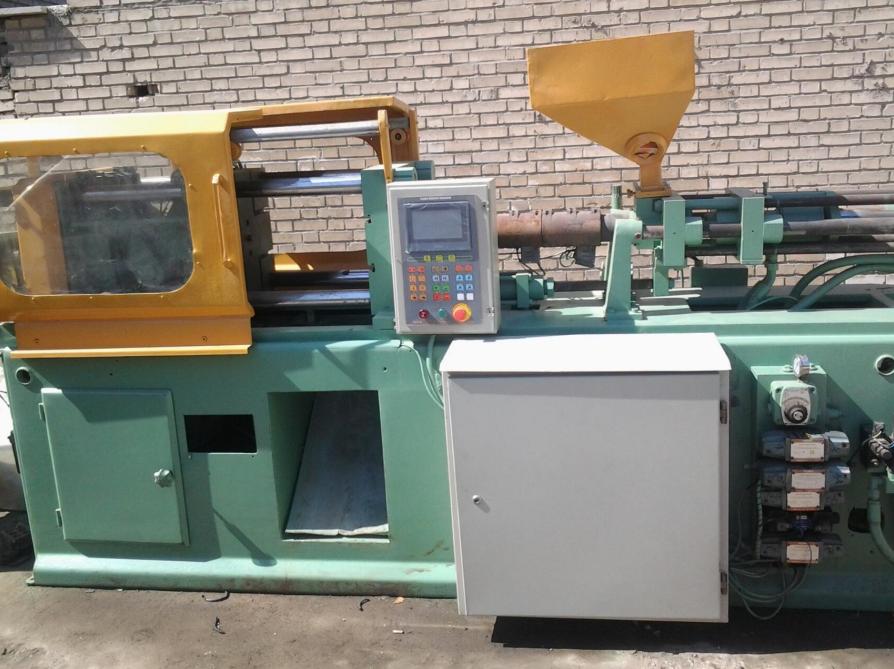

۱ injection mould2 injection mould3 injection mould4 injection mould5 injection mould6

injection mould7

injection mould8



injection mould9

شیر برقی فلو و فشار P.Q

injection mould10ر



الگوریتم کامل قسمتهای دستگاه تزریق پلاستیک

tazrigh

نمای منوی اصلی صفحه نمایشگرHMI دستگاه تزریق پلاستیک

tazrigh tazrigh2
